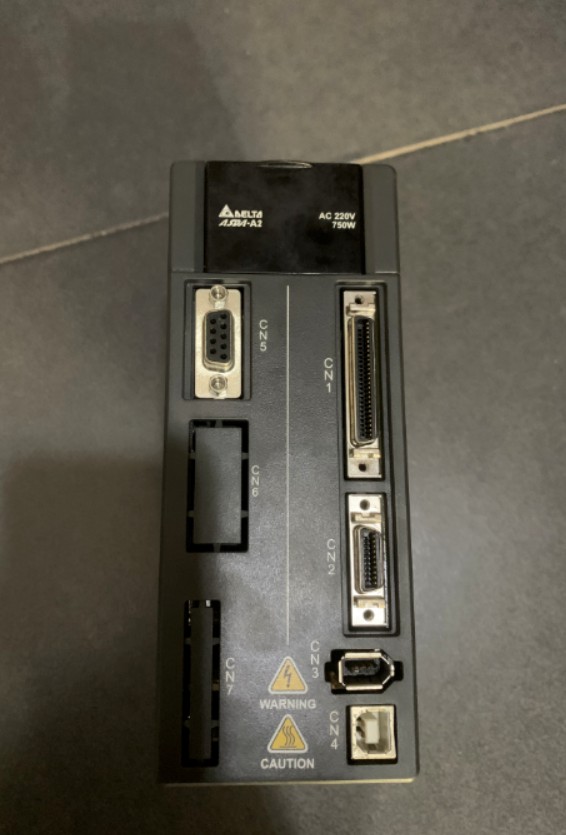

溧水台达伺服驱动过流维修 ASD-A2-0721-L 不显示 报警AL001
1、环境温度过高导致:确认环境温度,变频器在停机待散热器冷却以后确认变频器当前温度与环境温度一致。
2、载频设置太高,确认载频是否设置太高,降低载频重新加载调试。
3、风道堵塞,检查散热片和电解电容中间是有棉絮、纱、灰尘之类堵塞风道导致散热效果不好。
4、风扇不转或损坏:用万用表拨到直流电压档位,测量风扇端子是否有+24V电压输出。如有电压输出直接更换风扇,如没有电压输出或电压很低更换电源板。
常见故障及处理方法,无法启动故障,无显示故障,有显示无输出故障,主板故障报警,开关电源烧坏,过电流故障报警,欠电
压故障报警,过载故障报警,过热故障报警,接地故障报警,主回路过电压故障,检查逆变模块1GBT(bsm25aD120)正常上管u相驱动电压为0V(正常停止状态下为-8V)。测量上管供电相关元件,其u相供电高频变压器开路。更换同型号变压器后该机恢复正常使用。
维修实例
EVS9323无输出,启动变频器跳闸逆变模块IGBT(bsm10aD120)损坏,w相驱动电路损坏严重(上,下管驱动电路元件A3120、A4、Z70,22,221电阴全
部损坏)。更换全部损坏元件后恢复正常使用维修实例3:EVS9323启动报“0C1”过流故障V相逆变横块1GBT(bsm100ab120)损坏,驱动电路F1C:m239
稳压管y4、y7损坏。更换上述元件后启动运行正常。伦茨伺服驱动器开关电源维修方法主电源工作原理是由内部稳压、振荡脉冲形成、比较、过流检测保护、
触发电路等组成。Q1(K1413)为电源开关管。通电时通过R2降压向lC7(12)脚提供约+15V(经IC内部稳压)的工作电压,待开关电源工作正常后由电源产生的
+15V向IC提供工作电压。由IC内部向8(14)提供+5V基准电压给外接R、C振荡电路使用。由R6、C6构成振荡电路并向4(7)脚提供振荡信号。振荡频率与R6.
C6的乘积成反比。+15V电压经R3、R4分压后向2(3)脚提供取样电压供IC调整(自动稳压)输出电压。触发信号由6(10)脚输出经R7送到Q1的g极控制Q1导通、截
止。使高频变压器初级形成交变的电势,由高频变压器次级感应到的电动势经整流、滤波后输出直流电压供负载使用。R1为Q1的限流电阻并通过R8向3(5)脚提
供过流检测信号,检测到过流时IC内部封闭触发信号的输出,以保护口1等无件。D4、C9,R12构成抑制电路,抑制线圈两端产生过高的电动势。+24V主要供
给主板电源和风扇电源。在不连接主板时,该电压升致+30V左右。
